Les câbles harmonisés

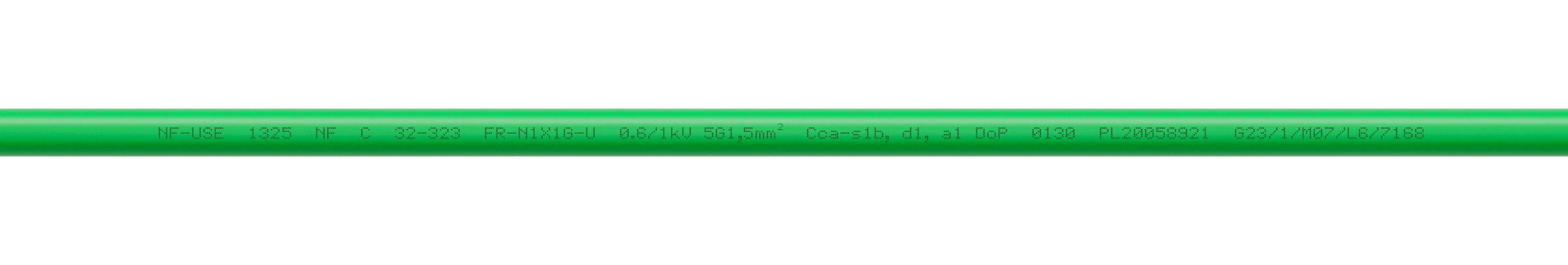

Les fils et câbles sont définis par une succession de chiffres et de lettres.
Ce n’est pas le fruit du hasard et il s’agit d’un système de codage harmonisé, composé de chiffres et de lettres.
Selon que le câble soit défini par une norme européenne ou nationale, le système de désignation est différent :
Harmonisation selon CENELEC HD 361 ou norme française NF C30-202.

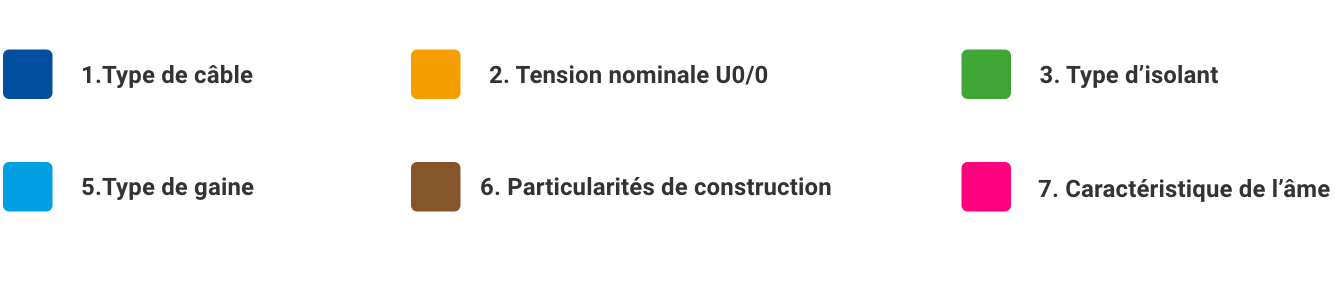

Les câbles selon CENELEC HD 361
Exemple :
|
1. Types de câbles |
|
|---|---|
| H | Type de câble harmonisé |
| A | Type de câble national reconnu |
| FR-N | Série nationale autre |
|
2. Tension nominale U0/U |
|
| 01 | 100 V |
| 03 |
300/300 V |
| 05 |
300/500 V |
| 07 |
450/750 V |
| 1 |
0,6/1 kV |
|
3. Types d'isolant |
|
| B | (EPR) Caoutchouc d'éthylène propylène |
| G | (EVA) Ethylène-acétate de vinyle |
| N2 | (CR) Caoutchouc Polychloroprène pour câble de soudure |
| R | (NR et/ou SR) Caoutchouc naturel et/ou synthétique |
| S | (SiR) Caoutchouc en silicone |
| V | (PVC) Polychlorure de vinyle |
| V2 | (PVC) Polychlorure de vinyle, haute température, +90°C |
| V3 | (PVC) Polychlorure de vinyle, basse température |
| V4 | (PVC) Polychlorure de vinyle, réticulé |
| Z | (XLPE) Polyéthylène, réticulé |
| E | (PE) Polyéthylène |
| X1 | (XLPO) Polyoléphine, réticulé |
|
4. Éléments structurels |
|
| C | Blindage par tresse |
| Q4 | (PA) Revetement d'âme supplémentaire en polyamide |
| T | Tresse textile supplémentaire général |
| T6 | Tresse textile supplémentaire individuelle par conducteur |
| Z4 | Armure en feuillard d'acier |
|
5. Types de gaine |
|
| B | (EPR) Caoutchouc d'éthylène propylène |
| - J | Tresse en fibre de verre |
| N | (CR) Caoutchouc Polychloroprène |
| N2 |
(CR) Caoutchouc Polychloroprène pour câble de soudure |
| N4 | (CR) Caoutchouc Polychloroprène, haute température |
| Q |
(PUR) Polyuréthane |
| R |
(NR et/ou SR) Caoutchouc naturel et/ou synthétique |
| T | Tresse textile |
| T2 |
Tresse textile, avec composite résistant à la flamme |
| V | (PVC) Polychlorure de vinyle |
| V2 | (PVC) Polychlorure de vinyle, haute température, +90°C |
| V5 | (PVC) Polychlorure de vinyle, résistant aux huiles |
| G1 | XLPO) Polyoléphine, réticulé |
|
6. Particularités de construction |
|
| H | Câble méplat divisible |
| H2 | Câble méplat non divisible (câbles à 2 conducteurs) |
| H6 | Câble méplat non divisible (câbles à 6 conducteurs) |
|
7. Caractéristique de l’âme |
|
| U | Unifilaire, rond (classe 1) |
| R | Multifilaire rigide, rond (classe 2) |
| K | Souple pour câble à pose fixe |
| F | Souple pour câble flexible (classe 5) |
| D | Brins fins pour câble de soudure |
| H | Brins ultra-fins pour câble extra-souple (classe 6) |
| E | Brins extra-fins pour câble de soudure |
| Y | Torons de rubans minces, DIN 47104 |
|
8. Nombre de conducteur |
|
|
9. Conducteur de protection |
|
| G | Avec conducteur de protection (vert/jaune) |
| X | Sans conducteur de protection (vert/jaune) |
|
10. Section en mm² |
|

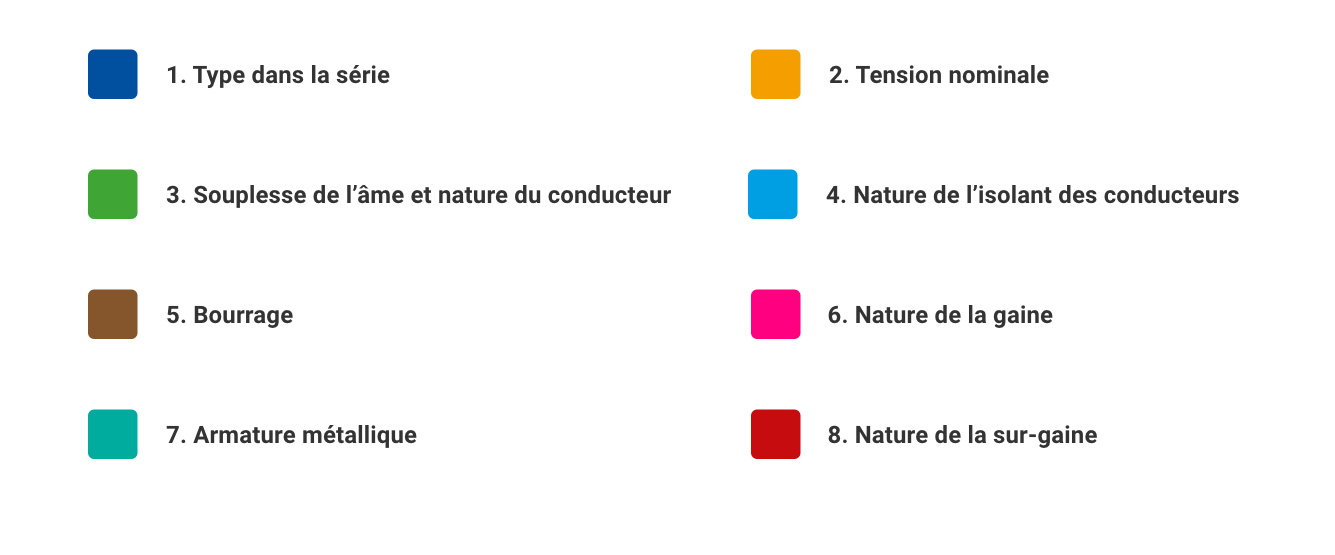

Les câbles selon la norme française NF C30-202
Exemple :
|
1. Type dans la série |
|
|---|---|
| U | Câble faisant l'objet d'une norme UTE |
|
2. Tension nominale |
|
| 250 | 250 Volts |
| 500 | 500 Volts |
| 1000 | 1000 Volts |
|
3. Souplesse de l'âme et nature du conducteur |
|
| - | Âme rigide |
| S | Âme souple |
| [vide] | Cuivre |
| A | Aluminium |
|
4. Nature de l'isolant des conducteurs |
|
| C | Caoutchouc vulcanisé |
| N | Polychloroprène ou équivalent |
| R | Polyéthylène réticulé |
| V | Polychlorure de vinyle (PVC) |
| P | Plomb |
|
5. Bourrage |
|
| G | Gaine vulcanisée |
| 0 | Aucun bourrage |
| 1 | La gaine extérieur fait office de bourrage |
| 2 | Bourrage indépendant de la gaine extérieure |
|
6. Nature de la gaine |
|
|---|---|
| C | Caoutchouc vulcanisé |
| N | Polychloroprène ou équivalent |
| R | Polyéthylène réticulé |
| V | Polychlorure de vinyle (PVC) |
| P | Plomb |
|
7. Armature métallique |
|
| [vide] | Cuivre |
| F | Feuillard en acier |
|
8. Nature de la sur-gaine |
|
| C | Caoutchouc vulcanisé |
| N | Polychloroprène ou équivalent |
| R | Polyéthylène réticulé |
| V | Polychlorure de vinyle (PVC) |
| P | Plomb |
|
9. Nombre de conducteur |
|
| I | i conducteurs |
|
10. Mise à la terre |
|
| X | Sans conducteur vert/jaune |
| G | Avec conducteur vert/jaune |
|
11. Section des conducteurs |
|
| J | j mm² de section |
