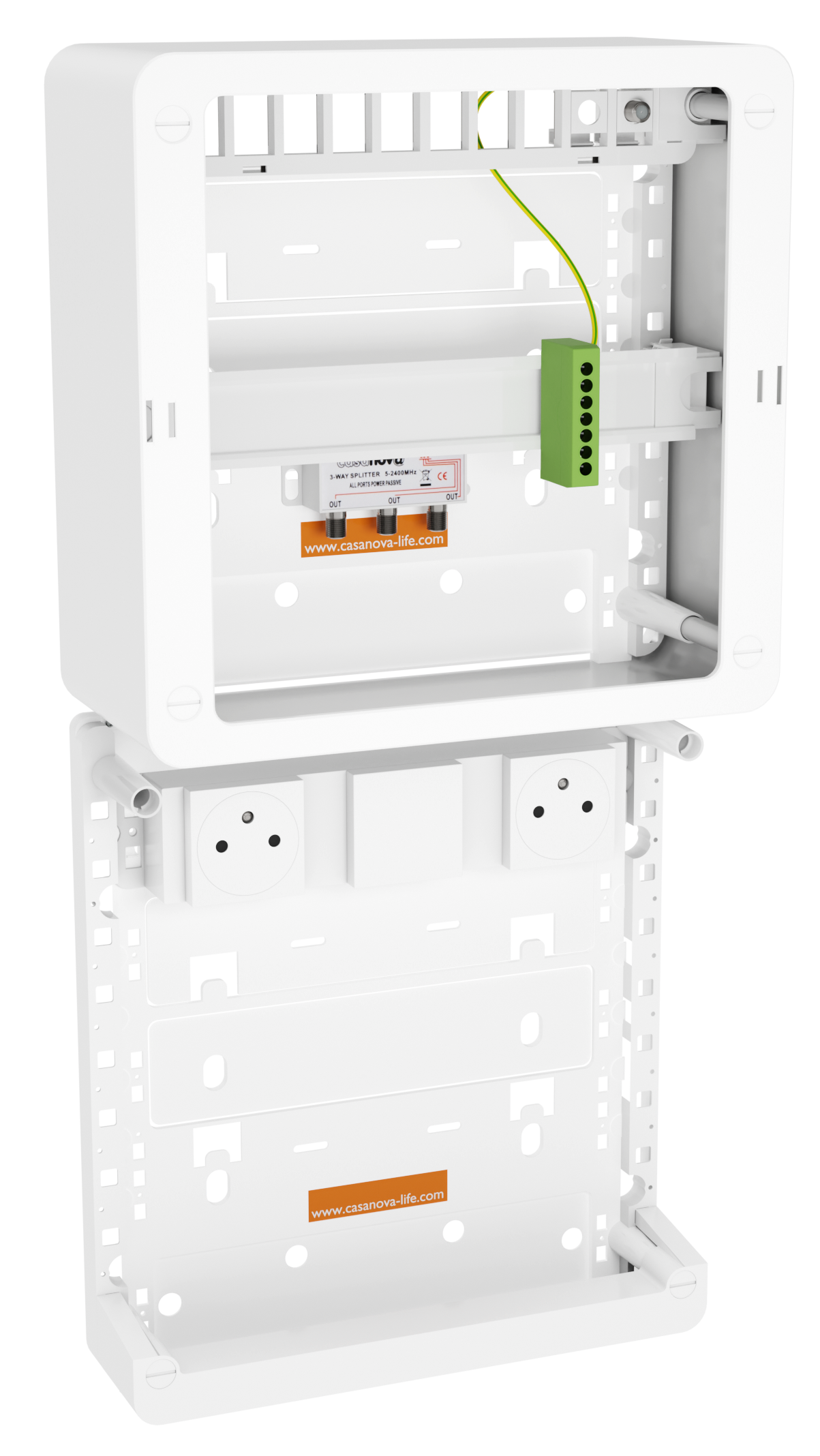

Coffret de communication C-Start 500 THD - Grade 3TV - 4 RJ45 - sans porte - sans DTI
La référence CST500THDSD est un coffret de communication. C-Start Grade 3TV, 4 RJ45, format 500, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL.
/ C-Start 500 Grade 3TV, 4 RJ45 - version sans porte, sans DTI, 2 PC non raccordées pour commander la bonne configuration dès le devis.
/ Départs RJ45 mieux repérés - chaque liaison reste visible pour le repérage, le test et les ajouts futurs.
/ Variante à commander - à proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs
Une base résidentielle lisible dès le tableau - coffret de communication
La référence CST500THDSD est un coffret de communication. C-Start Grade 3TV, 4 RJ45, format 500, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL.
CST500THDSD sert à structurer les départs RJ45, l'arrivée opérateur et les services multimédias dans un volume identifié. Cette référence est à proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs.
Quand le proposer
À proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs.
La référence s’intègre dans un chantier résidentiel où le coffret doit rester compréhensible au moment du brassage, du contrôle et des futures interventions.
Points forts produit
| C-Start 500 Grade 3TV, 4 RJ45version sans porte, sans DTI, 2 PC non raccordées pour commander la bonne configuration dès le devis. | Départs RJ45 mieux repéréschaque liaison reste visible pour le repérage, le test et les ajouts futurs. | Variante à commanderà proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs |
Caractéristiques produit
| Données issues de la fiche produit | |
|---|---|
| Référence | CST500THDSD |
| Univers | Casanova / Adaltra |
| Type | coffret de communication |
| Usage | C-Start Grade 3TV, 4 RJ45, format 500, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL. |
| Gamme | C-Start |
| Grade | Grade 3TV |
| Connectique | 4 RJ45 |
| Configuration | Grade 3TV, 4 RJ45, format 500, sans porte, sans DTI, 2 PC non raccordées |
| Évolutivité | évolutif jusqu'à 8 prises de communication |
Versions alternatives à proposer
Proposez CST500THDSD si le chantier demande grade 3tv - 4 rj45 - sans porte - sans dti - 2 pc non raccordée(s). Les références ci-dessous couvrent les variantes proches de porte, DTI, coiffe ou prises courant.

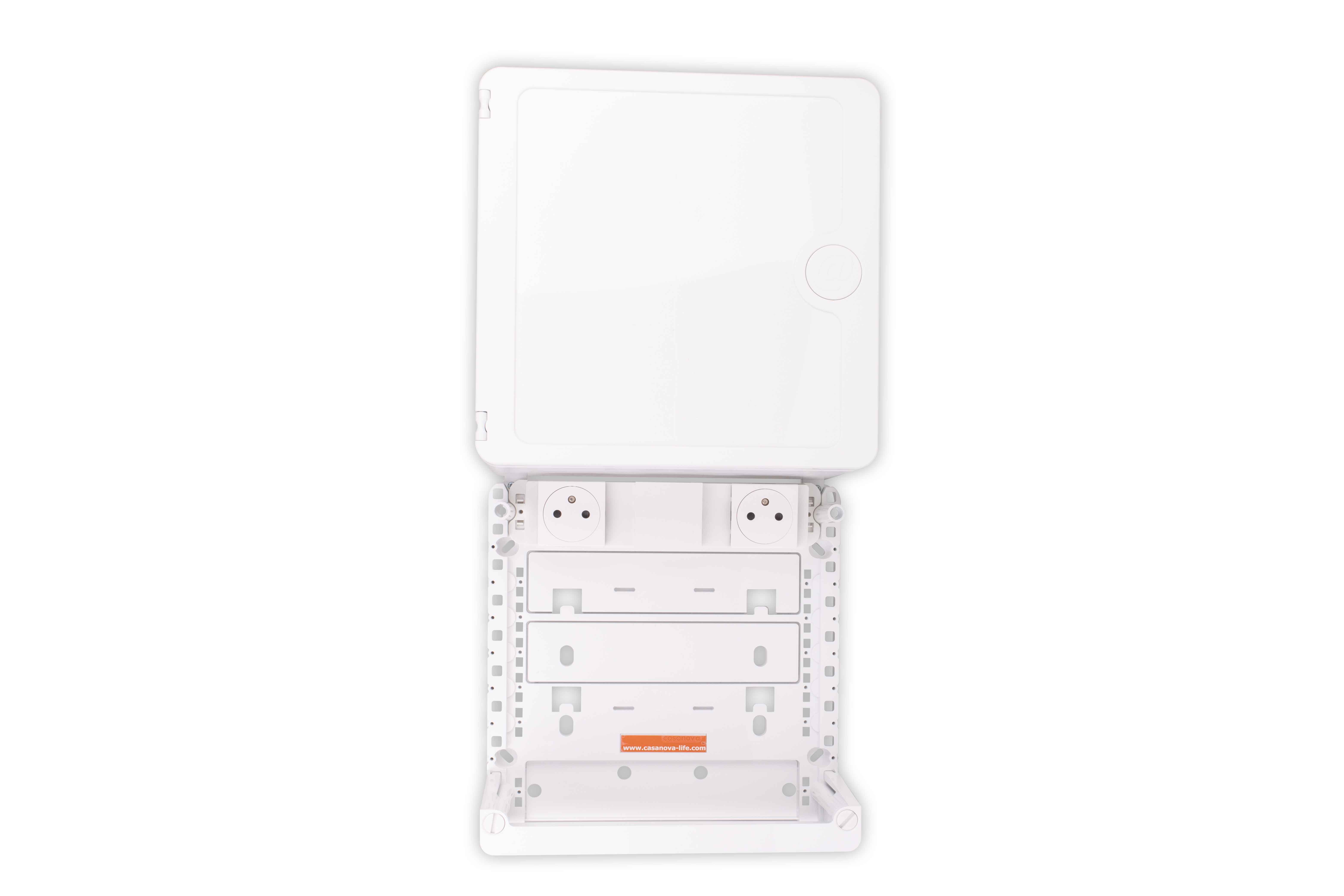

Version alternative CST500THDP - Coffret de communication C-Start 500 THD - Grade 3TV - 4 RJ45 - avec porte - DTI intégréGrade 3TV - 4 RJ45 - avec porte - DTI intégré - 2 PC non raccordée(s)même base de brassage, avec une option de porte différente selon la finition demandée. |

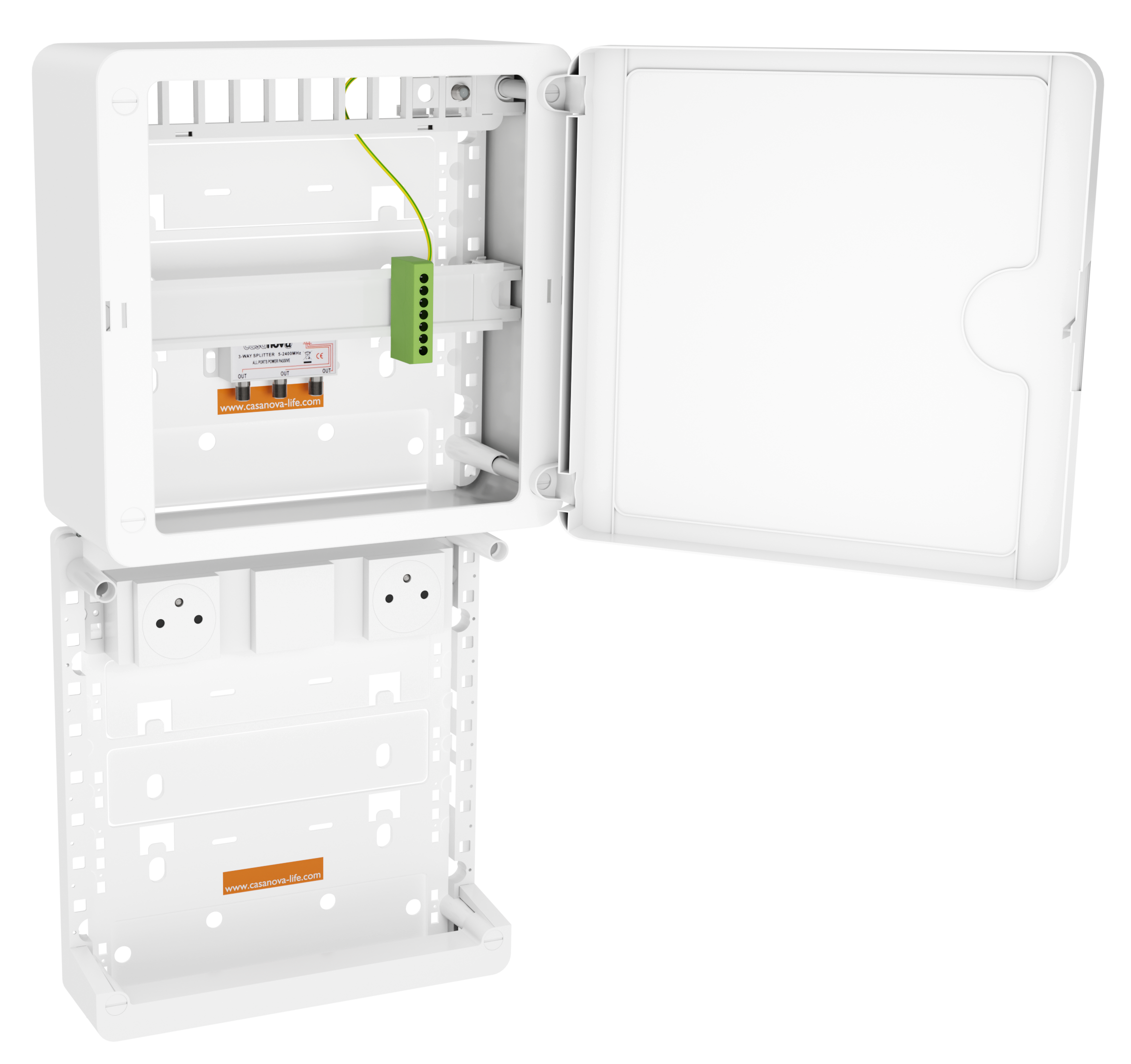

Version alternative CST500THDPSD - Coffret de communication C-Start 500 THD - Grade 3TV - 4 RJ45 - avec porte - sans DTIGrade 3TV - 4 RJ45 - avec porte - sans DTI - 2 PC non raccordée(s)même base de brassage, avec une option de porte différente selon la finition demandée. |

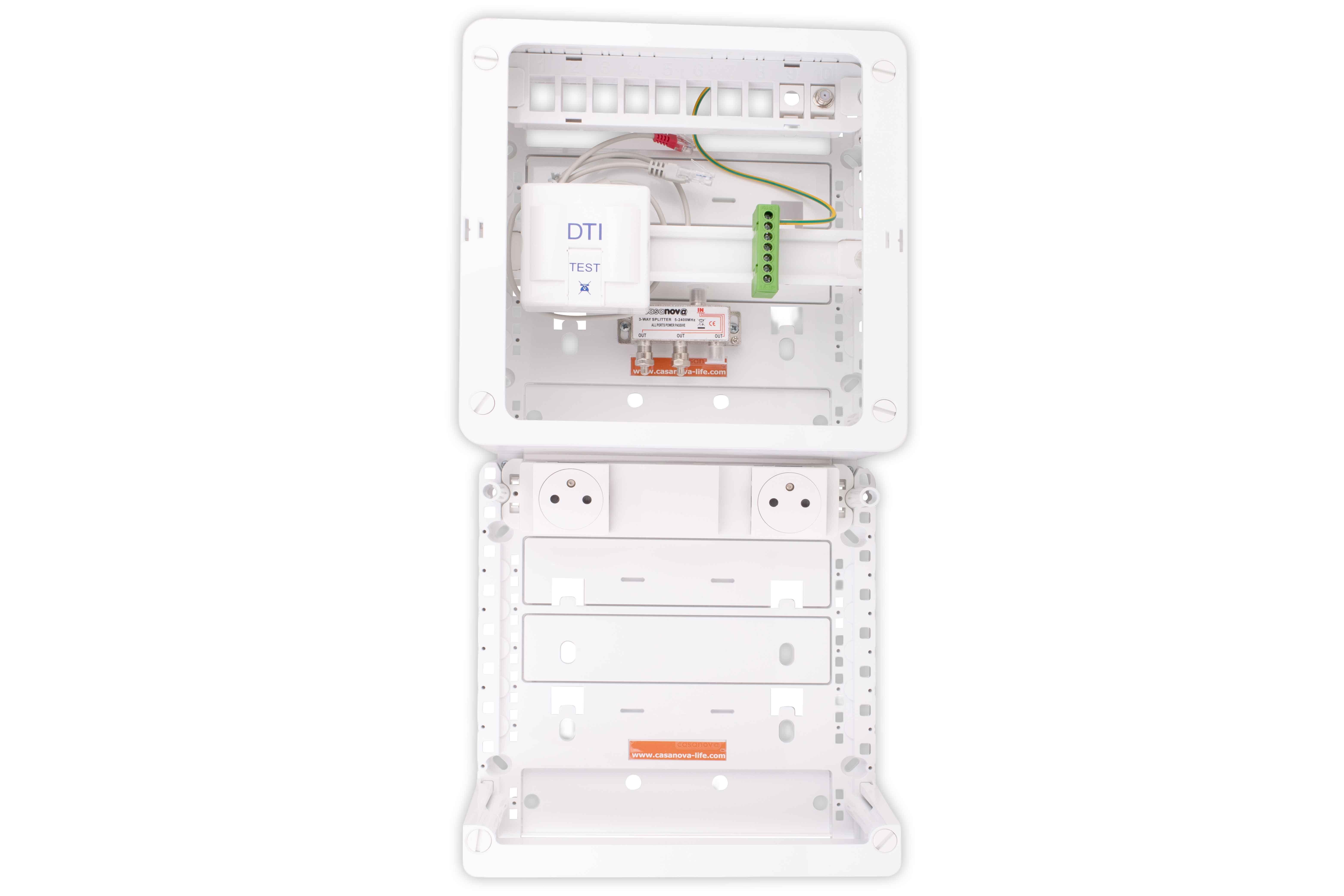

Version alternative CST500THD - Coffret résidentiel C-Start 500 THD - Grade 3TV - 4 RJ45 - sans porte - DTI intégréGrade 3TV - 4 RJ45 - sans porte - DTI intégré - 2 PC non raccordée(s)même format, à choisir avec ou sans DTI selon l'arrivée opérateur prévue. |
À compléter avec
CST500THDSD est à compléter avec les connecteurs, bandeaux ou zones attenantes adaptés au nombre de départs et à la place réservée à la box.
Connectique de brassage AXI6AFS1 + bandeaux RJ45 Grade 3TVA prévoir pour raccorder les départs RJ45 du logement et conserver le niveau de service du coffret. |
Gestion de la box Zone attenante AXIZA, ZA250 ou ZA375Utile quand la box, les prises courant ou les équipements actifs ne doivent pas encombrer le coffret principal. |
| Marques | CASANOVA |
|---|---|
| Genre Connectique | - |
| Conditionnement Unitaire | Unité |
| Comportement au feu | NF C 90-483, NF C 15-100 |
| Composition Coffret de Communication | Platine avec coiffe plastique 250x250mm - Zone attenante 250x250mm - Bandeau 2 PC non raccordées - Etagère support d'actifs - Support avec 4 RJ45 Grade 3TV - Rail DIN avec Bornier et strappe de mise à la terre - 1 HNI prise F/R3 ULB - 1 HNI nu - 1 Cordon de brassage TV RJ45/F Lg=0.40m |
| Couleur | Blanc signalisation RAL 9003 |
| Dimension Coffret de Communication avec porte (mm) | - |
| Dimension Coffret de Communication sans porte (mm) | 500 x 250 x 108 mm |
| Type Grade | Grade 3TV |
| Diamètre extérieur (mm) | _ |
| Poids (Kg) | _ |
| Sortie(s) | _ |
| Nature de la gaine extérieure | - |
|---|---|
| Alimentation | _ |
| Consommation éléctrique (W) | _ |
| Batterie | _ |
| Type de matériau | ABS |
| Température utilisation (°C) | _ |
| Indice de Protection | _ |
| Type de fixation | _ |
| Type de la gaine | _ |
