Coffret de communication C-Smart 750 THD - Grade 3TV - 8 RJ45 - sans porte - sans DTI - coiffe alu

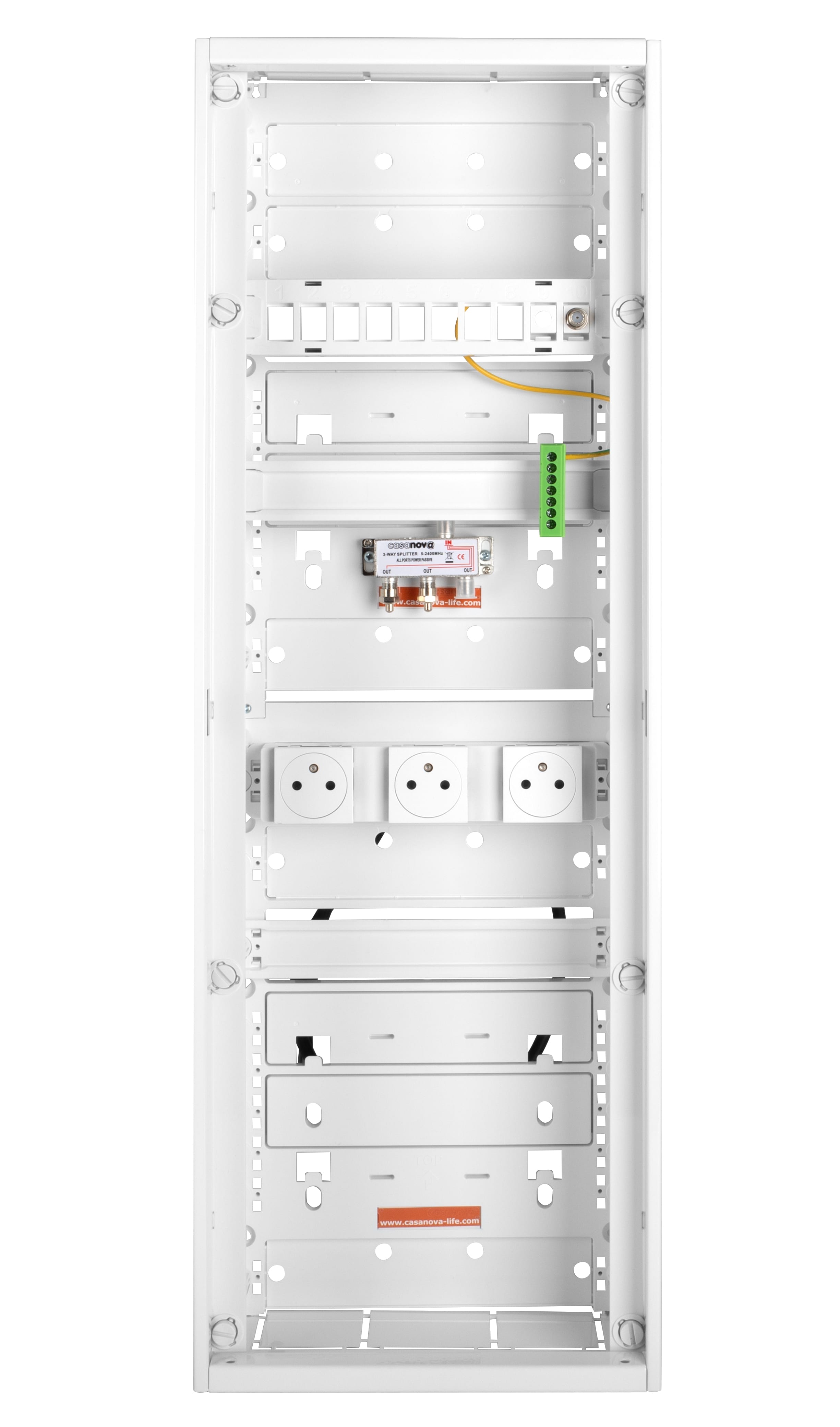

La référence CSM750THDSD est un coffret de communication. C-Smart Grade 3TV, 8 RJ45, format 750, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL.
/ C-Smart 750 Grade 3TV, 8 RJ45 - version sans porte, sans DTI, coiffe alu, 3 PC raccordées pour commander la bonne configuration dès le devis.
/ Volume utile pour la box - la hauteur disponible limite les cordons serrés autour de la box ou du switch.
/ Variante à commander - à proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs
Une base résidentielle lisible dès le tableau - coffret de communication
La référence CSM750THDSD est un coffret de communication. C-Smart Grade 3TV, 8 RJ45, format 750, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL.
CSM750THDSD sert à structurer les départs RJ45, l'arrivée opérateur et les services multimédias dans un volume identifié. Cette référence est à proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs.
Quand le proposer
À proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs.
La référence s’intègre dans un chantier résidentiel où le coffret doit rester compréhensible au moment du brassage, du contrôle et des futures interventions.
Points forts produit
| C-Smart 750 Grade 3TV, 8 RJ45version sans porte, sans DTI, coiffe alu, 3 PC raccordées pour commander la bonne configuration dès le devis. | Volume utile pour la boxla hauteur disponible limite les cordons serrés autour de la box ou du switch. | Variante à commanderà proposer en reprise ou en GTL déjà équipée, lorsque porte et DTI sont gérés ailleurs |
Caractéristiques produit
| Données issues de la fiche produit | |
|---|---|
| Référence | CSM750THDSD |
| Univers | Casanova / Adaltra |
| Type | coffret de communication |
| Usage | C-Smart Grade 3TV, 8 RJ45, format 750, sans porte, sans DTI. Ce coffret regroupe les départs RJ45 et les services du logement dans l'ETEL ou la GTL. |
| Gamme | C-Smart |
| Grade | Grade 3TV |
| Connectique | 8 RJ45 |
| Dimensions | 750 x 250 x 110 mm |
| Configuration | Grade 3TV, 8 RJ45, format 750, sans porte, sans DTI, coiffe aluminium |
| Évolutivité | évolutif jusqu'à 18 prises de communication |
Versions alternatives à proposer
Proposez CSM750THDSD si le chantier demande grade 3tv - 8 rj45 - sans porte - sans dti - 3 pc raccordée(s). Les références ci-dessous couvrent les variantes proches de porte, DTI, coiffe ou prises courant.
Version alternative CSM750THDP - Coffret de communication C-Smart 750 THD - Grade 3TV - 8 RJ45 - avec porte - DTI intégré - coiffe aluGrade 3TV - 8 RJ45 - avec porte - DTI intégré - 3 PC raccordée(s)même base de brassage, avec une option de porte différente selon la finition demandée. |

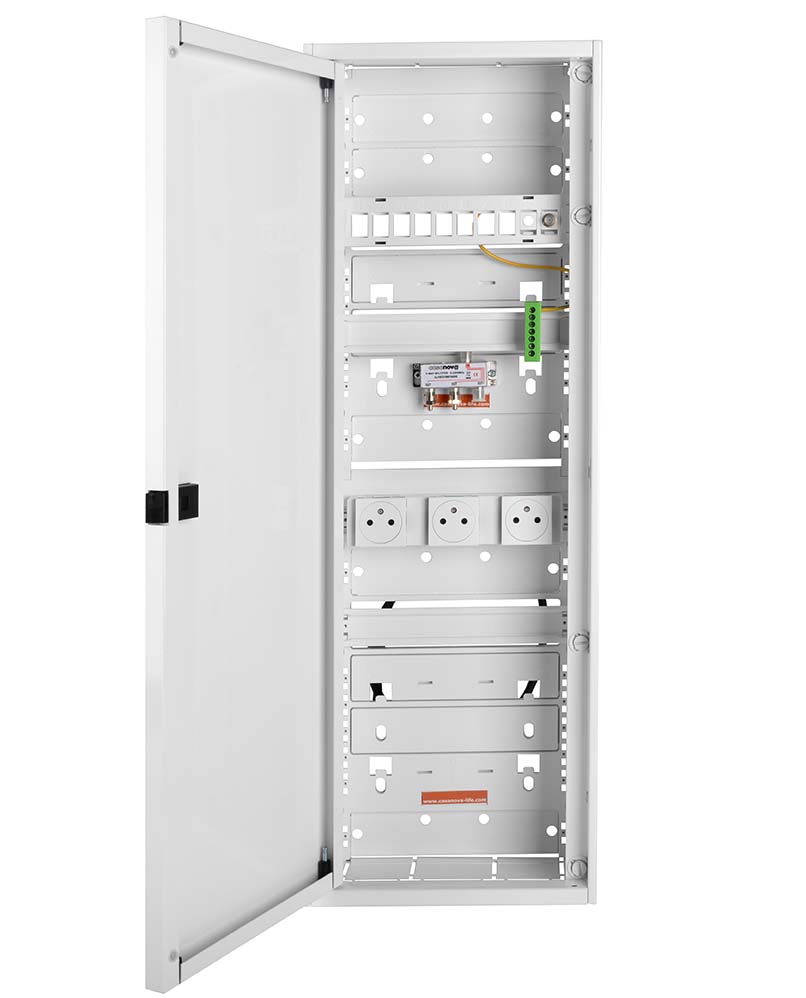

Version alternative CSM750THDPSD - Coffret de communication C-Smart 750 THD - Grade 3TV - 8 RJ45 - avec porte - sans DTI - coiffe aluGrade 3TV - 8 RJ45 - avec porte - sans DTI - 3 PC raccordée(s)même base de brassage, avec une option de porte différente selon la finition demandée. |
Version alternative CSM750THD - Coffret résidentiel C-Smart 750 THD - Grade 3TV - 8 RJ45 - sans porte - DTI intégré - coiffe aluGrade 3TV - 8 RJ45 - sans porte - DTI intégré - 3 PC raccordée(s)même format, à choisir avec ou sans DTI selon l'arrivée opérateur prévue. |
À compléter avec
CSM750THDSD est à compléter avec les connecteurs, bandeaux ou zones attenantes adaptés au nombre de départs et à la place réservée à la box.

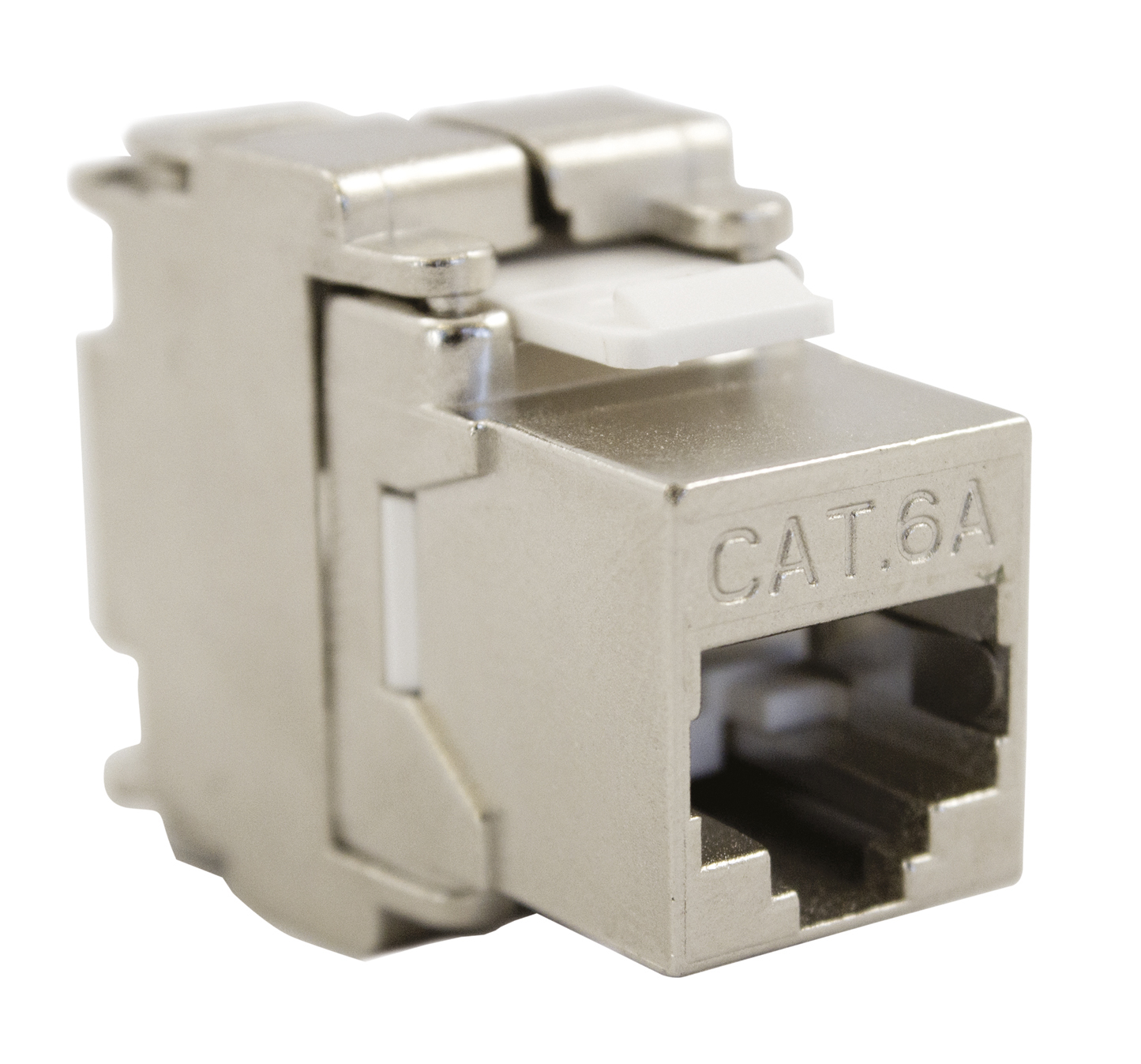

Connectique de brassage AXI6AFS1 + bandeaux RJ45 Grade 3TVA prévoir pour raccorder les départs RJ45 du logement et conserver le niveau de service du coffret. |

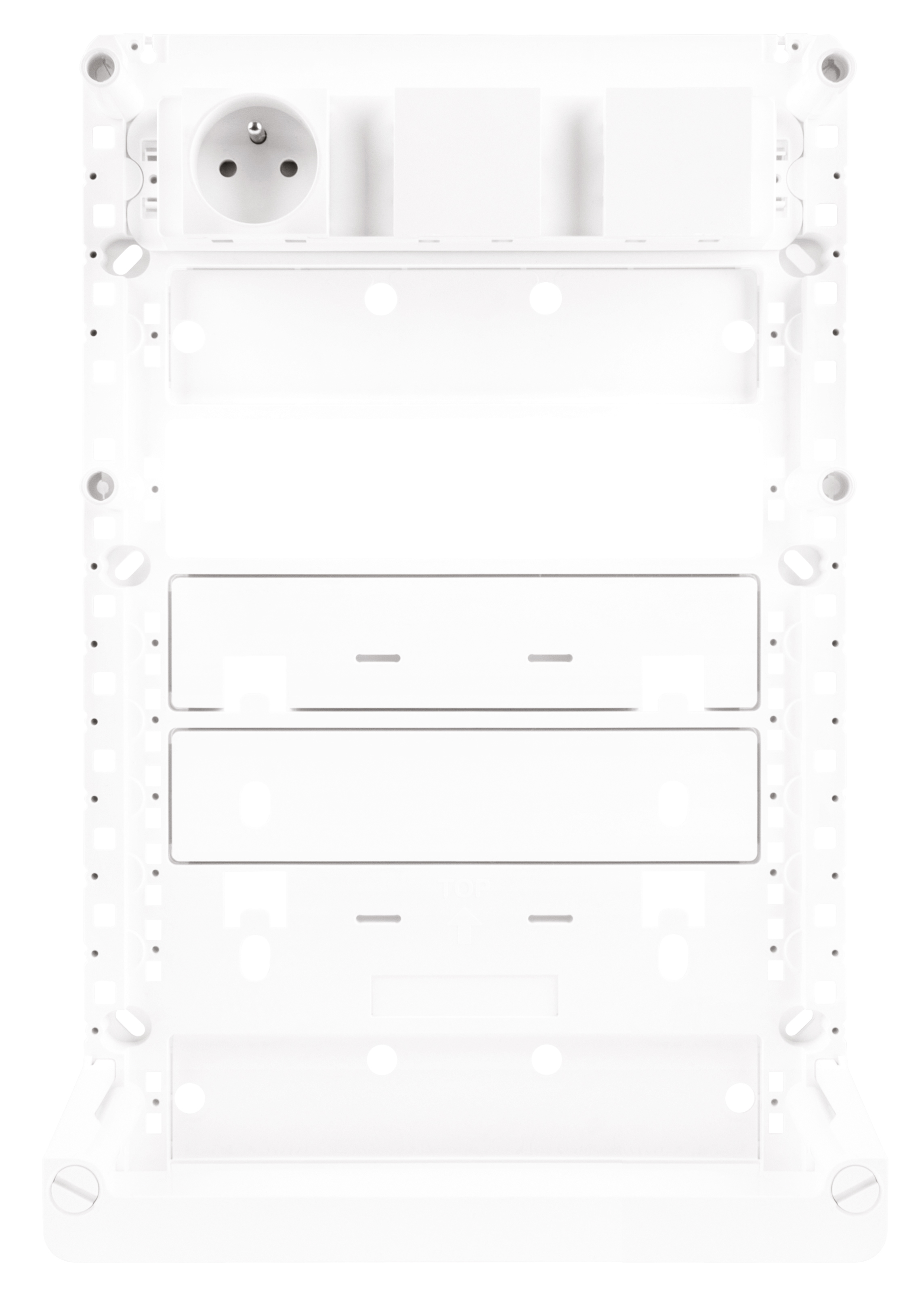

Gestion de la box Zone attenante AXIZA, ZA250 ou ZA375Utile quand la box, les prises courant ou les équipements actifs ne doivent pas encombrer le coffret principal. |
| Marques | CASANOVA |
|---|---|
| Genre Connectique | - |
| Conditionnement Unitaire | Unité |
| Comportement au feu | NF C 90-483, NF C 15-100 |
| Composition Coffret de Communication | Platine avec coiffe aluminium 750x250mm - Bandeau 3 PC raccordées - Support avec 8 RJ45 Grade 3TV - Rail DIN avec Bornier et strappe de mise à la terre - 1 Répartiteur TV R3 ULB - 1 HNI prise F/R3 ULB - 1 HNI nu - 1 Rail DIN support d'actifs - 1 Cordon de brassage TV RJ45/F Lg=0.40m1 Cordon de terminaison TV RJ45/IEC Lg=2,50m - 2 Cordons RJ45/RJ11 |
| Couleur | Blanc signalisation RAL 9003 |
| Dimension Coffret de Communication avec porte (mm) | - |
| Dimension Coffret de Communication sans porte (mm) | 750 x 250 x 110 mm |
| Type Grade | Grade 3TV |
| Diamètre extérieur (mm) | _ |
| Poids (Kg) | _ |
| Sortie(s) | _ |
| Nature de la gaine extérieure | - |
|---|---|
| Alimentation | _ |
| Consommation éléctrique (W) | _ |
| Batterie | _ |
| Type de matériau | ABS & Aluminium |
| Température utilisation (°C) | _ |
| Indice de Protection | _ |
| Type de fixation | _ |
| Type de la gaine | _ |
