19 mai 2022

CEM : Tout savoir sur la ségrégation des câblages

Éloigner le courant faible du courant fort est impératif si l’on veut éviter les perturbations ainsi que la détérioration de la transmission des signaux sur les réseaux de courant faible. Un câble doté d’un excellent blindage, avec une classe de ségrégation D permet de simplifier une installation.

De quoi s’agit-il ?



La classe de ségrégation est la mesure de performance de l’immunité électromagnétique (CEM) d’un câble. Elle dépend de :



  • - La structure du câble (U/UTP, U/FTP, F/FTP, S/FTP)
  • - L’épaisseur et du nombre de blindage : écran ou tresse



Il est primordial de faire attention à la séparation des câblages courants forts et courants faibles pour diminuer ou limiter au maximum les risques de perturbations de l’ensemble de votre installation entre les différents équipements électroniques et les câbles.



Quelle est la règle de séparation courant Fort / courant Faible ?



Afin d’éviter les perturbations électromagnétiques entre les courants forts, perturbations inductives et les courants faibles, la règle d’installation (EN50174-2) en précâblage informatique prévoit :



  • - L’éloignement minimum de 3 mètres des principales sources de perturbations (réseaux électriques, transformateur, appareils industriels, etc.),
  • - La séparation physique minimale de 30 à 50 cm des câbles courants forts et courants faibles et des appareils rayonnants,



Cependant, la classe de ségrégation de classe D permet de s’affranchir de cette règle, car la séparation entre courant fort et faible peut être réduite à 10 mm quelle que soit la distance de cheminement.





Système de gestion de câblage

Classification de ségrégation Aucun (ou non métallique) Confinement métallique ouvert Confinement métallique perforé Confinement métallique solide
d 10 mm 8 mm 5 mm 0 mm
c 50 mm 38 mm 25 mm 0 mm
b 100 mm 75 mm 50 mm 0 mm
a 300 mm 225 mm 150 mm 0 mm





Comment est déterminée cette valeur et où la repérer sur les fiches techniques ?

Cette valeur est mesurée en laboratoire et est repérable sous le nom d’atténuation de couplage ou classe de ségrégation.

Plus cette valeur est élevée, moins le câble sera sensible à la pollution électromagnétique proche.

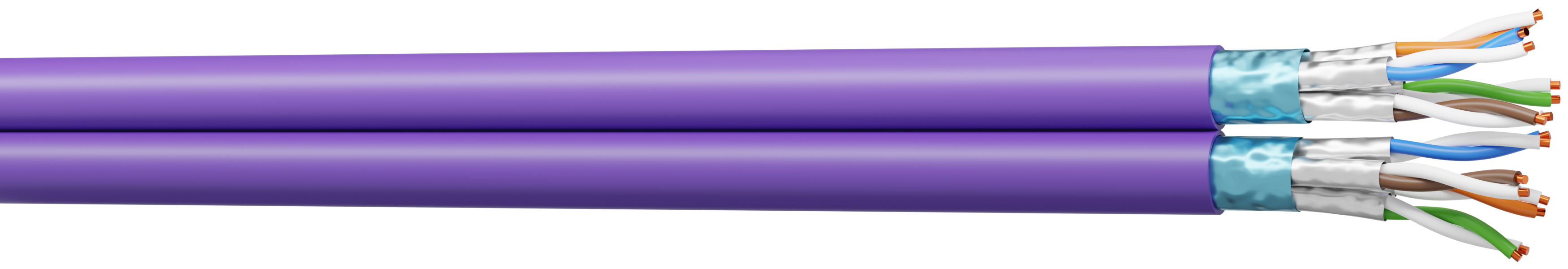

CAE GROUPE a développé le câble F600xSHC avec une classe de ségrégation D

Ce câble a été conçu pour les applications 4PPoE et des puissances jusqu’à 90W. Doté d’un blindage F/FTP, ce câble offre un niveau de CEM élevé et une classe de ségrégation D.

Comparaison des câbles EthernetComparaison des câbles Ethernet

Ses caractéristiques :



  • - Classe de Ségrégation : D
  • - Disponible en 1 x 4 paires et 2 x 4 paires
  • - Catégorie 6A F/FTP
  • - Longueur jusqu’à 125 m en 10Gbts
  • - AWG22 (échauffement maitrisé en 4PPOE)
  • - CPR : Cca (réaction au feu réduite)



Pour en connaître davantage, rendez-vous sur l’article dédié au câble F600xSHC

Le saviez-vous ?



La norme EN 50174-2 :2009 impose une ségrégation D pour les câbles de catégorie 7 ou + et notre F6004SHC5 CAT6A F/FTP atteint cette classe de ségrégation. Des environnements sensibles, comme celui des hôpitaux ou industriel, demandent une exigence de fonctionnement infaillible. La classe de séparation D permet une installation simplifiée qui réduit l'espace entre le courant fort et le courant faible.
